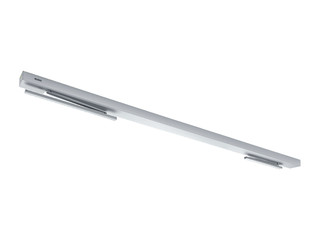

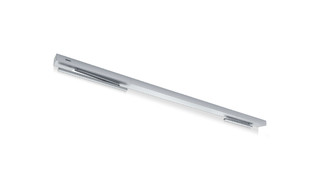

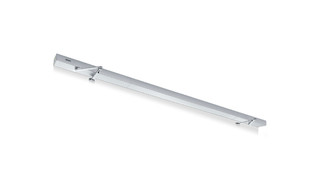

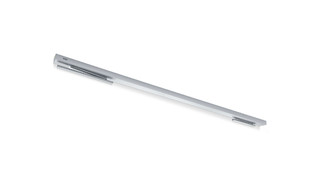

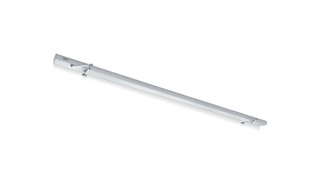

स्विंग दरवाजा ड्राइव सिस्टम Powerturn IS/TS 2-लीफ * निष्क्रिय लीफ पर दरवाजा क्लोजर और सक्रिय लीफ पर स्विंग दरवाजा ड्राइव के साथ सेमी-ऑटोमेटेड प्रणाली

दरवाज़े को मैनुअल मोड में आसानी से खोलने के लिए स्मार्ट-स्विंग फंक्शन
परिवर्तनशील समायोजन के साथ क्लोजिंग बल, EN4-7 के अनुकूल
सक्रिय लीफ पर खुलने और बंद होने की गति को प्रत्येक मामले में समायोजित किया जा सकता है
यांत्रिक लैचिंग की कार्रवाई, जो दरवाज़े की गति बंद स्थिति में पहुँचने के कुछ ही पहले तेज़ करती है
यांत्रिक क्लोजिंग अनुक्रम नियंत्रण सक्रिय लीफ को प्रतीक्षा की स्थिति में तब तक रोक कर रखता है जब तक निष्क्रिय लीफ बंद नहीं हो जाता
लो-ऊर्जा-फ़ंक्शन, कम गति के साथ दरवाजे को खोलता है और इस प्रकार उच्चतम सुरक्षा मानकों को पूरा करता है

और दिखाएं

बाधा संसूचन स्पर्श द्वारा बाधा का पता लगाता है और खोलने और बंद करने की प्रक्रिया को रोक देता है
आटोमेटिक रिवर्सिंग फंक्शन किसी बाधा का पता लगाता है और ओपनिंग या क्लोजिंग की स्थिति में वापस लौट जाता है
पुश & गो-फंक्शन दरवाज़े के हैंडल के मैनुअल संचालन के बाद स्वचालित ड्राइव को ट्रिगर करता है
रोलर गाइड या लिंक आर्म के साथ प्रणाली उपलब्ध है
रेडियो ट्रांसमिटर के माध्यम से केबल-रहित सक्रियण के लिए वैकल्पिक रेडियो रिसेप्शन बोर्ड
डोर लीफ को मैनुअल तरीके से खींचकर होल्ड ओपन फंक्शन को ट्रिगर किया जा सकता है
डोर लीफ को 80° के ओपनिंग कोण पर मैनुअल तरीके से खोलने पर अथवा ऑपरेटिंग मोड में बदलाव होने पर होल्ड-ओपन प्रणाली रीसेट हो जाती है

हमसे संपर्क करें

स्विंग दरवाजा ड्राइव सिस्टम Powerturn IS/TS 2-लीफ

उत्पाद का संक्षिप्त विवरण
विनिर्देश
डाउनलोड
वैरिएंट और सहायक सामान

अनुप्रयोग के क्षेत्र

डबल-लीफ दाएं और बाएं सिंगल-एक्शन दरवाजे
सिंगल-एक्शन दरवाज़े, पल्ले की चौड़ाई 3200 mm तक, लिंक आर्म स्थापना के साथ
सिंगल-एक्शन दरवाज़े, पल्ले की चौड़ाई 3000 mm तक, रोलर गाइड स्थापना के साथ
न्यूनतम पल्ले की चौड़ाई 1270 mm, निष्क्रिय लीफ की न्यूनतम चौड़ाई 470 mm (स्थापना के प्रकार पर निर्भर)
उच्च आवाजाही वाले आंतरिक और बाहरी दरवाजे
सममित और विषम दरवाजा विभाजन संभव
ट्रांसॉम स्थापना हिंज साइड और विपरीत हिंज साइड

संदर्भों और वीडियों में स्थापना स्थितियाँ

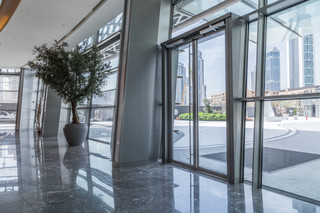

Opera House Dubai

Opera House Dubai, Powerturn © Nicolas Thome / GEZE GmbH

उत्पाद विनिर्देश

	स्विंग दरवाजा ड्राइव सिस्टम Powerturn IS/TS 2-लीफ
ऊँचाई	70 mm
गहराई	130 mm
न्यूनतम लंबाई	1270 mm
अधिकतम लंबाई	3200 mm
लीफ का वजन (अधिकतम) 1-लीफ दरवाज़ा	600 kg
कब्जा-माप (न्यूनतम-अधिकतम) 2-लीफ, लिंक आर्म	1270 mm - 3200 mm
कब्जा-माप (न्यूनतम-अधिकतम) 2-लीफ दरवाज़ा, रोलर गाइड रेल	1380 mm - 3000 mm
लीफ की चौड़ाई (न्यूनतम-अधिकतम)	470 mm - 1600 mm
प्रकट गहराई (अधिकतम)	160 mm
ड्राइव का प्रकार	विद्युत-यांत्रिक
ओपनिंग कोण (अधिकतम)	136 °
स्प्रिन्ग प्री-टेंशनिंग	EN1 - EN7
DIN बाएं	हाँ
DIN दाएं	हाँ
लिंक आर्म के साथ विपरीत हिंज साइड में ट्रांसॉम स्थापना	हाँ
ट्रांसॉम स्थापना हिंज साइड रोलर गाइड रेल के साथ	हाँ
यांत्रिक लैचिंग की कार्रवाई	हाँ
वैद्युत लैचिंग की कार्रवाई	हाँ
वैद्युत क्लोज़िंग अनुक्रम नियंत्रण	हाँ
यांत्रिक क्लोज़िंग अनुक्रम नियंत्रण	हाँ
मेंस से कटा हुआ	ड्राइव में कुंजी स्विच
सक्रियण देरी (अधिकतम)	10 s
वर्किंग करंट	230 V
क्षमता रेटिंग	200 W
बाहरी उपभोक्ताओं के लिए इलेक्ट्रिक आपूर्ति (24 V DC)	1200 mA
सर्विस तापमान	-15 - 50 °C
आईपी रेटिंग	IP30
संचालन का तरीका	स्वचालित, नाइट मोड, खुला रखें, दुकान बंद, ऑफ़
फंक्शन के प्रकार	पूरी तरह से स्वचालित
औटोमैटिक फंक्शन	हाँ
लो एनर्जी फंक्शन	हाँ
स्मार्ट-स्विन्ग	हाँ
सर्वो फंक्शन	हाँ
स्कैन फंक्शन	हाँ
बाधा संसूचन	हाँ
स्वचालित रिवर्सिंग	हाँ
पुश & गो	संयोज्य
संचालन	GEZEconnects (पीसी + ब्लू टुथ), सर्विस टर्मिनल ST 220, प्रोग्राम स्विच DPS
पैरामीटर सेटिंग	GEZEconnects (पीसी + ब्लू टुथ), सर्विस टर्मिनल ST 220
मानक अनुरूपता	EN 1158, DIN EN 16005
एकीकृत स्मोक स्विच	हाँ
