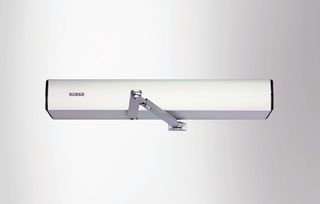

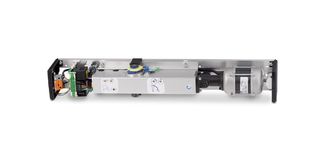

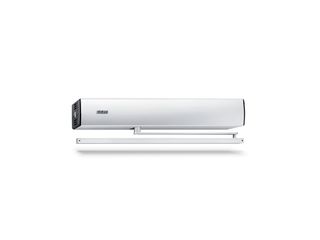

TSA 160 NT * विद्युत द्रवचालित स्विन्ग लीफ दरवाज़ा ड्राइव, सिंगल लीफ वाले दरवाज़ों के लिए, 250 kg तक वज़न
- परिवर्तनशील समायोजन के साथ क्लोजिंग बल, EN3-6 के अनुकूल
- ओपनिंग और क्लोजिंग गति को प्रत्येक मामले में समायोजित किया जा सकता है
- हाइड्रोलिक लैचिंग कार्रवाई, जो दरवाज़े की गति क्लोज़्ड पोजीशन में पहुँचने के कुछ ही पहले तेज़ करती है
- क्लोजिंग अनुक्रम का यांत्रिक और विद्युतीय नियंत्रण सक्रिय लीफ को प्रतीक्षा की स्थिति में तब तक रोक कर रखता है जब तक निष्क्रिय लीफ बंद नहीं हो जाता
- वेस्टिब्यूल फ़ंक्शन उन दोनों दरवाजों के खुलने और बंद होने को नियंत्रित करता है जो एक के पीछे एक होते हैं (ड्राफ्ट लॉबी)
- एकीकृत पीछे की जांच, जोर से खुलते दरवाजों को ब्रेक करती है
- आटोमेटिक रिवर्सिंग फंक्शन बाधा का पता लगाता है और ओपनिंग पोजीशन में लौटाता है
- पुश एंड गो फंक्शन दरवाज़े के लीफ को हल्के से दबाने पर ड्राइव स्वचालन को सक्रिय करता है
- ड्राइव का उपयोग रोलर गाइड या लिंकेज के साथ किया जा सकता है
अनुप्रयोग के क्षेत्र
- सिंगल लीफ दाएं और बाएं सिंगल-एक्शन दरवाजे
- 1400 mm लीफ की चौड़ाई या 250 kg भार तक के सिंगल-एक्शन दरवाजे
- उच्च आवाजाही वाले आंतरिक और बाहरी दरवाजे
- दरवाजा लीफ स्थापना और ट्रांसॉम स्थापना
उत्पाद विनिर्देश
| TSA 160 NT | |
| ऊँचाई | 100 mm |
| गहराई | 121 mm |
| लीफ का वजन (अधिकतम) 1-लीफ दरवाज़ा | 250 kg |
| कब्जा-माप (न्यूनतम-अधिकतम) 2-लीफ दरवाज़ा | 1470 mm - 2800 mm |
| लीफ की चौड़ाई (न्यूनतम-अधिकतम) | 690 mm - 1400 mm |
| प्रकट गहराई (अधिकतम) | 400 mm |
| दरवाजा फ़्लैप (अधिकतम) | 20 mm |
| ड्राइव का प्रकार | विद्युत द्रवचालित |
| ओपनिंग कोण (अधिकतम) | 115 ° |
| स्प्रिन्ग प्री-टेंशनिंग | EN3 - EN6 |
| DIN बाएं | हाँ |
| DIN दाएं | हाँ |
| लिंक आर्म के साथ विपरीत हिंज साइड में ट्रांसॉम स्थापना | हाँ |
| यांत्रिक लैचिंग की कार्रवाई | हाँ |
| वैद्युत क्लोज़िंग अनुक्रम नियंत्रण | हाँ |
| मेंस से कटा हुआ | उपलब्ध नहीं है |
| सक्रियण देरी (अधिकतम) | 10 s |
| वर्किंग करंट | 230 V |
| क्षमता रेटिंग | 300 W |
| बाहरी उपभोक्ताओं के लिए इलेक्ट्रिक आपूर्ति (24 V DC) | 1200 mA |
| सर्विस तापमान | -15 - 50 °C |
| आईपी रेटिंग | IP20 |
| संचालन का तरीका | ऑफ़, स्वचालित, खुला रखें, दुकान बंद, नाइट मोड |
| फंक्शन के प्रकार | पूरी तरह से स्वचालित |
| औटोमैटिक फंक्शन | हाँ |
| स्कैन फंक्शन | हाँ |
| एअर लॉक फंक्शन | हाँ |
| बाधा संसूचन | हाँ |
| स्वचालित रिवर्सिंग | हाँ |
| पुश & गो | संयोज्य |
| संचालन | प्रोग्राम स्विच DPS |
| पैरामीटर सेटिंग | GEZEconnects (पीसी + ब्लू टुथ), सर्विस टर्मिनल ST 220 |
| मानक अनुरूपता | DIN 18650, EN 16005 |
