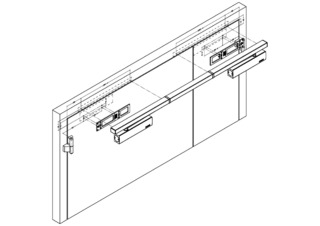

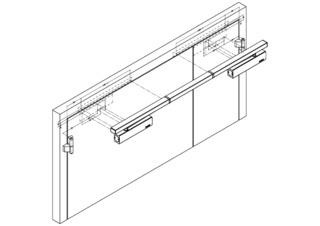

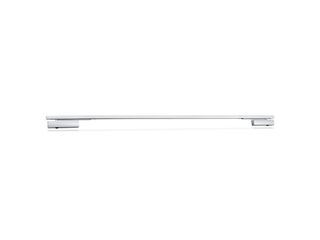

TS 5000 ISM * गाइड रेल के साथ ऊपरी दरवाजा क्लोजर प्रणाली, डबल लीफ दरवाज़े के लिए, क्लोजिंग अनुक्रम नियंत्रण के साथ
- दो दरवाज़ा क्लोज़रों TS 5000 और ISM गाइड रेल वाली प्रणाली
- परिवर्तनशील समायोजन के साथ क्लोजिंग बल, EN2-6 के अनुकूल
- दाएं और बाएं हाथ के दरवाजों के लिए समायोजन के बिना उपयोग किया जा सकता है
- क्लोजिंग अनुक्रम नियंत्रण सक्रिय लीफ को प्रतीक्षा की स्थिति में पकड़े रहता है जब तक निष्क्रिय लीफ बंद नहीं होती
- हाइड्रोलिक लैचिंग कार्रवाई, जो दरवाज़े की गति क्लोज़्ड पोजीशन में पहुँचने के कुछ ही पहले तेज़ करती है
- क्लोजिंग गति को अलग-अलग समायोजित किया जा सकता है
- एकीकृत पीछे की जांच, जोर से खुलते दरवाजों को ब्रेक करती है
- सेटिंग के आसान नियंत्रण के लिए क्लोजिंग बल का ऑप्टिकल प्रदर्शन
- सभी फंक्शनों को सामने से समायोजित किया जा सकता है
अनुप्रयोग के क्षेत्र
- आग और धुएं से बचाव वाले दरवाजे
- डबल लीफ सिंगल-एक्शन दरवाज़े
- सममित और विषम दरवाजा विभाजन संभव
- सिंगल-एक्शन दरवाजा, 2800 mm पल्ले की चौड़ाई और 1400 mm तक के चौड़े लीफ में, 3200 mm तक अतिरिक्त लंबाई
- पल्ले की चौड़ाई न्यूनतम 1300 mm, निष्क्रिय लीफ की न्यूनतम चौड़ाई 400 mm
- दरवाजा लीफ स्थापना हिंज साइड

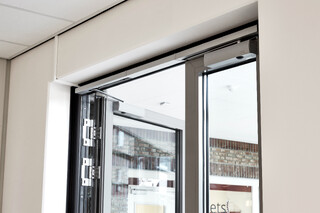

संदर्भों और वीडियों में स्थापना स्थितियाँ

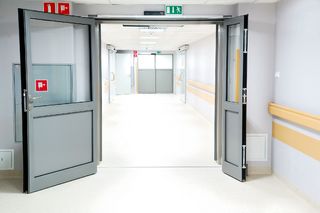

सैन्य चिकित्सा संस्थान में दरवाजा क्लोज़र TS 5000 और 3000 ISM
दरवाजा क्लोज़र TS 5000 सिंगल लीफ दरवाज़े का यह दरवाजा क्लोजर साफ़ संरेखण को दर्शाता है। इसे वार्सा, पोलैंड स्थित सैन्य चिकित्सा संस्थान में आग और धुएं से बचाव वाले दरवाजों पर स्थापना के लिए तथा 3000 ISM की स्थापना के लिए मंजूरी दी गई है। © Łukasz Janicki / GEZE GmbH

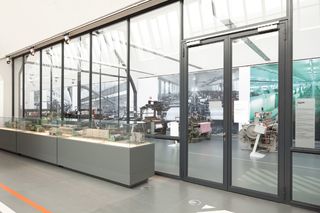

गाइड रेल के साथ ऊपरी दरवाजा क्लोजर प्रणाली TS 5000 ISM, ऑग्सबर्ग में टेक़्सटाइल और इंडस्ट्री संग्रहालय में स्थापित।
दरवाजा क्लोज़र डबल लीफ दरवाजों के लिए क्लोजिंग अनुक्रम नियंत्रण और एकीकृत ओपनिंग डैंपिंग के साथ, जो तेजी से धक्का देकर खोले गए दरवाजों को धीमा कर देती है। © Dirk Wilhelmy / GEZE GmbH

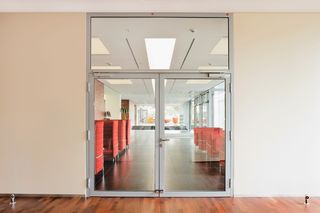

गाइड रेल के साथ ऊपरी दरवाजा क्लोजर प्रणाली TS 5000 ISM, कोलोन में राइनलान्ड-हाउस में स्थापित।
दरवाजा क्लोज़र डबल लीफ दरवाजों के लिए क्लोजिंग अनुक्रम नियंत्रण और एकीकृत ओपनिंग डैंपिंग के साथ, जो तेजी से धक्का देकर खोले गए दरवाजों को धीमा कर देती है। © Lothar Wels / GEZE GmbH

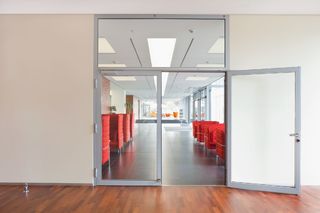

गाइड रेल के साथ ऊपरी दरवाजा क्लोजर प्रणाली TS 5000 ISM, कोलोन में राइनलान्ड-हाउस में स्थापित।
दरवाजा क्लोज़र डबल लीफ दरवाजों के लिए क्लोजिंग अनुक्रम नियंत्रण और एकीकृत ओपनिंग डैंपिंग के साथ, जो तेजी से धक्का देकर खोले गए दरवाजों को धीमा कर देती है। © Lothar Wels / GEZE GmbH

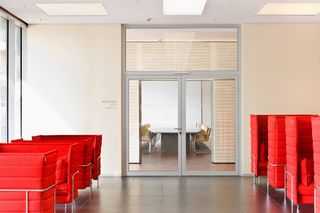

गाइड रेल के साथ ऊपरी दरवाजा क्लोजर प्रणाली TS 5000 ISM, कोलोन में राइनलान्ड-हाउस में स्थापित
दरवाजा क्लोज़र डबल लीफ दरवाजों के लिए क्लोजिंग अनुक्रम नियंत्रण और एकीकृत ओपनिंग डैंपिंग के साथ, जो तेजी से धक्का देकर खोले गए दरवाजों को धीमा कर देती है। © Lothar Wels / GEZE GmbH
उत्पाद विनिर्देश
| TS 5000 ISM | |
| DIN 18040 के अनुसार बाधा-मुक्त, mm में लीफ चौड़ाई (अधिकतम) तक | 1100 mm |
| लीफ की चौड़ाई (अधिकतम) | 1400 mm |
| स्थापना का प्रकार | दरवाजा लीफ स्थापना हिंज साइड |
| ओपनिंग कोण (अधिकतम) | 180 ° |
| पल्ले की चौड़ाई, न्यूनतम | 1300 mm |
| निष्क्रिय लीफ की न्यूनतम चौड़ाई | 400 mm |
| उपयुक्तता, अग्नि सुरक्षा द्वार | हाँ |
| क्लोजिंग बल समायोज्य | हाँ, परिवर्तनशील समायोजन के साथ |
| क्लोजिंग गति समायोज्य | हाँ |
| लैचिंग की कार्रवाई समायोज्य | हाँ, वाल्व के ज़रिए |
| पीछे की जांच एकीकृत | हाँ, द्रवचालित समायोन के साथ |
| क्लोजिंग बल समायोजन स्थिति | सामने से |
| ऑप्टिकल क्लोजिंग बल प्रदर्शन | हाँ |
| होल्ड-ओपन यूनिट | विकल्प |
| क्लोजिंग अनुक्रम नियंत्रण, एकीकृत | हाँ |
डाउनलोड
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © Łukasz Janicki / GEZE GmbH
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
