TSA 325 NT मैनुअल तीन या चार लीफ वाले दरवाजों के लिए मैनुअल रिवॉल्विंग डोर सिस्टम
- डोर लीफ को घुमाने के लिए हाथ का हल्का दबाव पर्याप्त है
- स्वचालित ड्राइव की तुलना में अधिक लागत प्रभावी है क्योंकि EN 16005 के अनुसार सुरक्षा उपकरणों को हटा दिया गया है
- साइड की दीवारों के साथ डोर लीफ की सही लॉकिंग
- हवा के खिंचाव, मौसमी प्रभाव और शोर के विरुद्ध उच्च इंसुलेशन प्रभाव
- अधिकतम गति सीमा तक पहुँचने के बाद, वैकल्पिक स्पीड लिमिटर परिसंचरण गति को नियंत्रित करता है
- वैकल्पिक पोजिशनिंग डिवाइस, दरवाजे का उपयोग करने के बाद दरवाजे को शुरुआती स्थिति में वापस लाता है
अनुप्रयोग के क्षेत्र
- तीन और चार लीफ वाली दरवाजा प्रणालियां
- कम पदचिन्हों के साथ भीतरी और बाहरी दरवाजे
- प्रतिनिधिक भवन के प्रवेशद्वार, व्यापक प्रकाश व्यवस्था के साथ
- स्लिम पोस्ट-और-बीम निर्माण के साथ सम्मुख
- उच्चतम डिजाइन मानकों के साथ ग्लास सम्मुख
- 1800 से 3600 mm का आंतरिक व्यास संभव
- उपयुक्त प्रोफ़ाइल प्रणालियां ISO-Glas और मोनो-ग्लास, पूर्ण कांच प्रणाली (GGS) और एकीकृत पूर्ण कांच प्रणाली (IGG) सहित बारीक फ्रेम प्रोफ़ाइल प्रणाली हैं

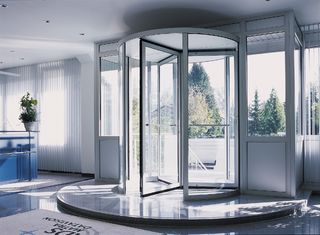

संदर्भों और वीडियों में स्थापना स्थितियाँ
TSA 325 NT
मैनुअल रिवॉल्विंग डोर आपके भवन में शांतिपूर्ण, सहज और सरल अभिगम सुनिश्चित करते हैं। ये एक आवश्यकता पर आधारित समाधान है, उन स्थितियों में जब आगंतुक संख्या और उपलब्ध मार्ग चौड़ाई कम हो। बिलकुल टर्नस्टाइल की तरह मैनुअल घूमने वाले दरवाजे हाथ के थोड़े से दबाव से घूमते हैं। सुरक्षा उपकरणों की आवश्यकता नहीं है। रिवॉल्विंग दरवाजे आपके भवन की ऊर्जा दक्षता में योगदान देते हैं. दरवाजा खोलने पर अंदर की गर्मी का बाहर जाना और ठंड का अंदर आना कम किया जा सकता है। © Martin Jakob / GEZE GmbH
Slimdrive EMD-F के साथ TSA 325 NT
सोहो, लंदन के नैडलर होटल में स्थापित मैनुअल रिवॉल्विंग डोर और स्वचालित स्विंग दरवाजा ड्राइव Slimdrive EMD-F © Michael Molloy / GEZE GmbH
ÖAMTC सेंटर वियना में सेमी-ऑटोमेटेड GEZE TSA 325 के साथ रिवॉल्विंग दरवाजा
प्राथमिक और द्वितीयक प्रवेश पर सेमी-ऑटोमेटेड GEZE TSA 325 के साथ रिवॉल्विंग दरवाजे हैं। आपातकालीन निकास और अग्नि सुरक्षा द्वारों पर बहु-उपयोगी दरवाजा क्लोजर GEZE TS 5000 ISM (E-ISM, EFS)। वर्कशॉप में RWA 110 Tandem धुआं और ताप निकास प्रणाली लगी है। © Sigrid Rauchdobler / GEZE GmbH
उत्पाद विनिर्देश
| TSA 325 NT मैनुअल | |
| मैनुअल संचालन | हाँ |
| स्पीड लिमिटर के साथ (वैकल्पिक) | हाँ |
| स्वचालित स्थिति डिवाइस के साथ (वैकल्पिक) | हाँ |
| सर्वो फंक्शन | हाँ |
| भीतरी व्यास (न्यूनतम) | 1800 mm |
| भीतरी व्यास (अधिकतम) | 3600 mm |
| 3-लीफ दरवाज़ा प्रणालियों के लिए | हाँ |
| 4-लीफ दरवाज़ा प्रणालियों के लिए | हाँ |
| मार्ग की ऊंचाई | 3000 mm |
| कैनोपी की ऊंचाई (न्यूनतम) | 75 mm |
| साइड पैनलों का प्रारूप | 10 mm एलएसजी, 22 mm पैनल फिल, 34 mm स्मूथ पैनल, मांग पर विशेष ग्लास |
| छत संरचना का प्रारूप | लकड़ी के आवरण सहित धूल संरक्षण छत, ऑप्टिक शीट कवर, वाटरस्पाउट के साथ जलरोधक छत |
| प्रकाशन | छत वाले भिन्नरूप की स्थिति में |
| फर्श आच्छादन | प्रवेश चटाई, ग्राहकों की आवश्यकताओं के अनुसार फर्श चटाई |
| हॉट-एयर कर्टेन सिस्टम | इलेक्ट्रिक एयर कर्टेन, हॉट वॉटर एयर कर्टेन, सीलिंग के निर्माण पर निर्भर करता है |
| रात के समय बंद करने वाली व्यवस्था | अंदर, बाहर |
| रात के समय बंद करने वाली व्यवस्था का टाइप | मैनुअल |
| रात के समय बंद करने वाली व्यवस्था डिजाइन | 10 mm एलएसजी, 22 mm ISO-Glas, 22 mm पैनल फिल, मांग पर विशेष ग्लास |
| लॉकिंग मैकेनिज्म | मैनुअल, बार, एलेक्ट्रो-मकेनिकल |
| दरवाजा हैंडल, क्षैतिज या लम्बवत | हाँ |
| फ्लोर रिंग | हाँ |
| भूमिगत ड्राइव | हाँ |
| विकलांग व्यक्ति का बटन | हाँ |
| मानक अनुरूपता | DIN 18650, EN 16005 |
