स्विंग डोर ड्राइव सिस्टम ECturn * स्विन्ग लीफ दरवाज़ों की विद्युत-यांत्रिक ड्राइव, बाधा-मुक्त, सिंगल लीफ दरवाज़ों के लिए, 125 kg तक
- ओपनिंग और क्लोजिंग गति को प्रत्येक मामले में समायोजित किया जा सकता है
- वैद्युत लैचिंग की कार्रवाई, जो दरवाज़े की गति बंद पोजीशन में पहुँचने के कुछ ही पहले तेज़ करती है
- लो-एनर्जी-फंक्शन कम गति के साथ दरवाजा खोलता है और बंद करता है और साथ ही साथ उच्चतम सुरक्षा आवश्यकताओं को पूरा करता है
- बाधा संसूचन स्पर्श द्वारा बाधा का पता लगाता है और खोलने और बंद करने की प्रक्रिया को रोक देता है
- आटोमेटिक रिवर्सिंग फंक्शन बाधा का पता लगाता है और ओपनिंग पोजीशन में लौटाता है
- पुश एंड गो फंक्शन दरवाज़े के लीफ को हल्के से दबाने पर ड्राइव स्वचालन को सक्रिय करता है
- ड्राइव का गाइड रेल या लिंक आर्म के साथ उपयोग किया जा सकता है
- कांच की गाइड रेल, शीशे के दरवाज़ों में उपयोग के लिए उपलब्ध, 8-10 mm तक मोटे शीशों के लिए
- पावर विफलता के मामले में वैकल्पिक रिचार्जेबल बैटरी अधिकतम सुरक्षा सुनिश्चित करती है
- रेडियो ट्रांसमिटर के माध्यम से केबल-रहित सक्रियण के लिए वैकल्पिक रेडियो रिसेप्शन बोर्ड
अनुप्रयोग के क्षेत्र
- सिंगल लीफ दाएं और बाएं सिंगल-एक्शन दरवाजे
- 1100 mm लीफ की चौड़ाई या 125 kg भार तक के सिंगल-एक्शन दरवाजे
- सामान्य पदचिन्ह वाले प्रवेशद्वार और आंतरिक दरवाजे
- फ्रेम रहित पूर्ण कांच के दरवाजों का स्वचालन
- दरवाजा लीफ स्थापना और ट्रांसॉम स्थापना
- बाधा-मुक्त प्रवेश
उत्पाद विनिर्देश
| स्विंग डोर ड्राइव सिस्टम ECturn | |
| ऊँचाई | 60 mm |
| चौड़ाई | 580 mm |
| गहराई | 60 mm |
| लीफ का वजन (अधिकतम) 1-लीफ दरवाज़ा | 125 kg |
| लीफ की चौड़ाई (न्यूनतम-अधिकतम) | 650 mm - 1100 mm |
| प्रकट गहराई (अधिकतम) | 200 mm |
| दरवाजा फ़्लैप (अधिकतम) | 50 mm |
| ड्राइव का प्रकार | विद्युत-यांत्रिक |
| ओपनिंग कोण (अधिकतम) | 110 ° |
| DIN बाएं | हाँ |
| DIN दाएं | हाँ |
| लिंक आर्म के साथ विपरीत हिंज साइड में ट्रांसॉम स्थापना | हाँ |
| ट्रांसॉम स्थापना, विपरीत हिन्ज साइड, गाइड रेल के साथ | हाँ |
| ट्रांसॉम स्थापना, हिन्ज साइड, गाइड रेल के साथ | हाँ |
| ट्रांसॉम स्थापना, विपरीत हिन्ज साइड, पूर्ण कांच के दरवाज़ों में गाइड रेल के साथ | हाँ |
| ट्रांसॉम स्थापना, हिन्ज साइड, पूर्ण कांच के दरवाज़ों में गाइड रेल के साथ | हाँ |
| दरवाज़े के लीफ में स्थापना, विपरीत हिन्ज साइड, गाइड रेल के साथ | हाँ |
| दरवाज़े के लीफ में स्थापना, हिन्ज साइड, गाइड रेल के साथ | हाँ |
| दरवाज़े के लीफ में स्थापना, हिन्ज साइड, लिन्केज के साथ | हाँ |
| वैद्युत लैचिंग की कार्रवाई | हाँ |
| मेंस से कटा हुआ | ड्राइव में कुंजी स्विच |
| सक्रियण देरी (अधिकतम) | 10 s |
| वर्किंग करंट | 110 – 230 V |
| क्षमता रेटिंग | 75 W |
| बाहरी उपभोक्ताओं के लिए इलेक्ट्रिक आपूर्ति (24 V DC) | 600 mA |
| सर्विस तापमान | -15 - 50 °C |
| आईपी रेटिंग | IP20 |
| संचालन का तरीका | ऑफ़, स्वचालित, खुला रखें, नाइट मोड |
| फंक्शन के प्रकार | पूरी तरह से स्वचालित |
| औटोमैटिक फंक्शन | हाँ |
| लो एनर्जी फंक्शन | हाँ |
| स्कैन फंक्शन | हाँ |
| बाधा संसूचन | हाँ |
| स्वचालित रिवर्सिंग | हाँ |
| पुश & गो | संयोज्य |
| संचालन | प्रोग्राम स्विच TPS, प्रोग्राम स्विच ड्राइव में एकीकृत |
| पैरामीटर सेटिंग | प्रोग्राम स्विच DPS, नियंत्रण |
| मानक अनुरूपता | EN 16005 |
डाउनलोड

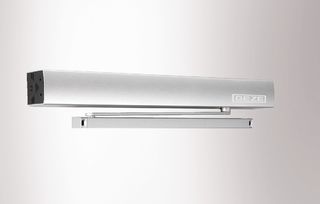

LABELLING OBLIGATION: © GEZE GmbH

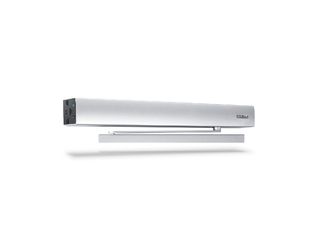

LABELLING OBLIGATION: © GEZE GmbH

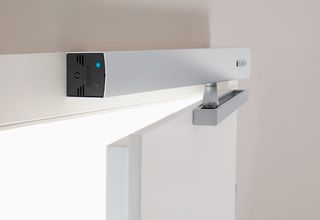

LABELLING OBLIGATION: © GEZE GmbH

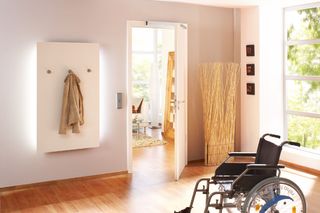

LABELLING OBLIGATION: © Studio BE / GEZE GmbH

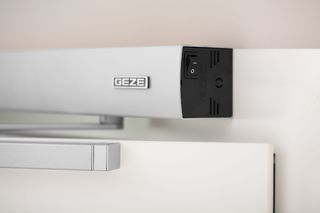

LABELLING OBLIGATION: © Studio BE / GEZE GmbH

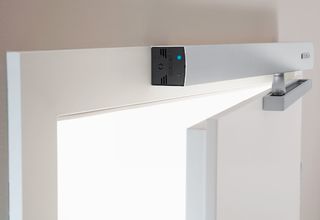

LABELLING OBLIGATION: © Studio BE / GEZE GmbH

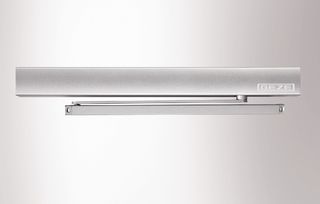

LABELLING OBLIGATION: © Studio BE / GEZE GmbH
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
