फ्री स्विन्ग दरवाज़ा क्लोज़र, 2-लीफ

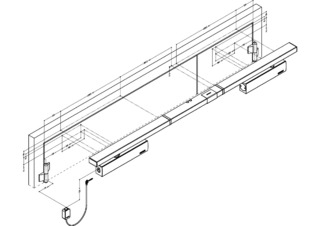

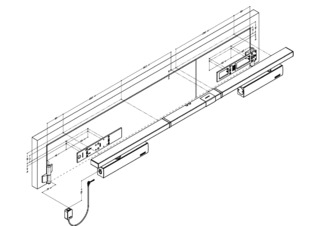

फ्री स्विंग फ़ंक्शन के साथ TS 5000 R-ISM/S * एकीकृत क्लोजिंग अनुक्रम नियंत्रण और सक्रिय लीफ पर फ्री स्विंग फंक्शन, निष्क्रिय लीफ पर इलेक्ट्रिकल होल्ड-ओपन यूनिट और एकीकृत स्मोक स्विच के साथ डबल-लीफ दरवाजों के लिए गाइड रेल के साथ ऊपरी दरवाजा क्लोजर प्रणाली
- निष्क्रिय लीफ पर होल्ड-ओपन के साथ TS 5000 E Hy 3-6 और TS 5000 तथा R-ISM/S गाइड रेल वाली प्रणाली
- निष्क्रिय लीफ के साथ TS 5000 क्लोजिंग बल EN2-6 के साथ, या TS 5000 Ecline क्लोजिंग बल EN3-5 के साथ
- सक्रिय लीफ के साथ TS 5000 E Hy (24 V) और समायोज्य क्लोजिंग बल EN3-6
- गाइड रेल में निष्क्रिय लीफ का इलेक्ट्रिक होल्ड-ओपन, होल्ड-ओपन एरिया 80°-130°
- सक्रिय लीफ पर होल्ड-ओपन के लिए फ्री स्विंग दरवाजा क्लोजर का उपयोग किया जाता है
- अधिकतम ओपनिंग कोण में दरवाजा लॉक करने के लिए सक्रिय लीफ पर कम्फर्ट लैचिंग फ़ंक्शन
- प्रचालन वोल्टेज 230 V AC
- क्लोजिंग अनुक्रम नियंत्रण सक्रिय लीफ को प्रतीक्षा की स्थिति में पकड़े रहता है जब तक निष्क्रिय लीफ बंद नहीं होती
- एकीकृत धुंआ स्विच कंट्रोल यूनिट, जिसका सिग्नल आग लगने की स्थिति में दरवाजे को अपने आप बंद कर देता है
- संदूषण संकेतक और अलार्म थ्रेशोल्ड के अनुकूलन के साथ स्मोक स्विच
- हाइड्रोलिक लैचिंग कार्रवाई, जो दरवाज़े की गति क्लोज़्ड पोजीशन में पहुँचने के कुछ ही पहले तेज़ करती है
- क्लोजिंग गति को अलग-अलग समायोजित किया जा सकता है
- एकीकृत पीछे की जांच, जोर से खुलते दरवाजों को ब्रेक करती है
- सेटिंग के आसान नियंत्रण के लिए क्लोजिंग बल का ऑप्टिकल प्रदर्शन
- सभी फंक्शनों को सामने से समायोजित किया जा सकता है
अनुप्रयोग के क्षेत्र
- आग और धुएं से बचाव वाले दरवाजे
- डबल-लीफ दाएं और बाएं सिंगल-एक्शन दरवाजे
- सममित और विषम दरवाजा विभाजन संभव
- सिंगल-एक्शन दरवाज़े, पल्ले की चौड़ाई 2800 mm तक और लीफ की चौड़ाई 1400 mm तक
- न्यूनतम पल्ले की चौड़ाई 1500 mm, सक्रिय लीफ की न्यूनतम चौड़ाई 875 mm और निष्क्रिय लीफ की 400 mm
- होल्ड-ओपन प्रणाली, निष्क्रिय लीफ में एकीकृत होल्ड-ओपन युनिट और एकीकृत धुंआ स्विच कंट्रोल यूनिट के साथ
- दरवाजा लीफ स्थापना हिंज साइड
उत्पाद विनिर्देश
| फ्री स्विंग फ़ंक्शन के साथ TS 5000 R-ISM/S | |
| DIN 18040 के अनुसार बाधा-मुक्त, mm में लीफ चौड़ाई (अधिकतम) तक | 1400 mm |
| लीफ की चौड़ाई (अधिकतम) | 1400 mm |
| स्थापना का प्रकार | दरवाजा लीफ स्थापना हिंज साइड |
| ओपनिंग कोण (अधिकतम) | 180 ° |
| इनपुट वोल्टेज | 230 V AC |
| वोल्टेज आपूर्ति आवृत्ति | 50 Hz |
| पल्ले की चौड़ाई, न्यूनतम | 1500 mm |
| निष्क्रिय लीफ की न्यूनतम चौड़ाई | 400 mm |
| उपयुक्तता, अग्नि सुरक्षा द्वार | हाँ |
| फ्री स्विन्ग क्षेत्र | 85 ° - 160 ° |
| क्लोजिंग बल समायोज्य | हाँ, परिवर्तनशील समायोजन के साथ |
| क्लोजिंग गति समायोज्य | हाँ |
| लैचिंग की कार्रवाई समायोज्य | हाँ, वाल्व के ज़रिए |
| पीछे की जांच एकीकृत | हाँ, द्रवचालित समायोन के साथ |
| क्लोजिंग बल समायोजन स्थिति | सामने से |
| ऑप्टिकल क्लोजिंग बल प्रदर्शन | हाँ |
| होल्ड-ओपन यूनिट | इलेक्ट्रिक |
| होल्ड-ओपन फंक्शन, सक्रिय लीफ / निष्क्रिय लीफ पर | हाँ / हाँ |
| होल्ड-ओपन क्षेत्र | 80 ° - 130 ° |
| एकीकृत स्मोक स्विच | हाँ |
| क्लोजिंग अनुक्रम नियंत्रण, एकीकृत | हाँ |
डाउनलोड
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
