गाइड रेल, 2-लीफ

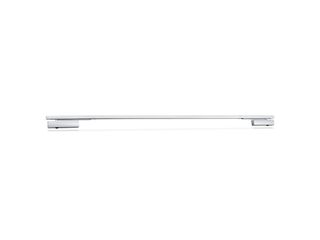

TS 5000 E-ISM * गाइड रेल के साथ ऊपरी दरवाजा क्लोजर प्रणाली, डबल लीफ दरवाज़ों के लिए, क्लोजिंग अनुक्रम नियंत्रण और इलेक्ट्रिक होल्ड-ओपन युनिट के साथ
- दो दरवाज़ा क्लोज़रों TS 5000 और E-ISM गाइड रेल वाली प्रणाली
- परिवर्तनशील समायोजन के साथ क्लोजिंग बल, EN2-6 के अनुकूल
- प्रचालन वोल्टेज 24 V DC
- दाएं और बाएं हाथ के दरवाजों के लिए समायोजन के बिना उपयोग किया जा सकता है
- होल्ड-ओपन एरिया 80°-130° के साथ गाइड रेल में इलेक्ट्रिकल होल्ड-ओपन यूनिट
- क्लोजिंग अनुक्रम नियंत्रण सक्रिय लीफ को प्रतीक्षा की स्थिति में पकड़े रहता है जब तक निष्क्रिय लीफ बंद नहीं होती
- हाइड्रोलिक लैचिंग कार्रवाई, जो दरवाज़े की गति क्लोज़्ड पोजीशन में पहुँचने के कुछ ही पहले तेज़ करती है
- क्लोजिंग गति को अलग-अलग समायोजित किया जा सकता है
- एकीकृत पीछे की जांच, जोर से खुलते दरवाजों को ब्रेक करती है
- सेटिंग के आसान नियंत्रण के लिए क्लोजिंग बल का ऑप्टिकल प्रदर्शन
- सभी फंक्शनों को सामने से समायोजित किया जा सकता है
गाइड रेल के साथ ऊपरी दरवाजा क्लोजर प्रणाली, डबल लीफ दरवाज़ों के लिए, क्लोजिंग अनुक्रम नियंत्रण और इलेक्ट्रिक होल्ड-ओपन युनिट के साथ
अनुप्रयोग के क्षेत्र
- आग और धुएं से बचाव वाले दरवाजे
- डबल लीफ सिंगल-एक्शन दरवाज़े
- सममित और विषम दरवाजा विभाजन संभव
- सिंगल-एक्शन दरवाजा, 2800 mm पल्ले की चौड़ाई और 1400 mm तक के चौड़े लीफ में, 3200 mm तक अतिरिक्त लंबाई

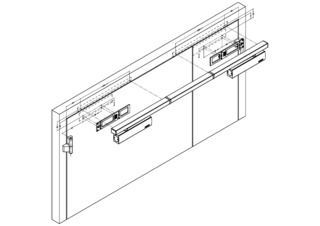

- दरवाजा लीफ स्थापना हिंज साइड
- एकीकृत होल्ड-ओपन यूनिट के साथ होल्ड-ओपन प्रणालियां
उत्पाद विनिर्देश
| TS 5000 E-ISM | |
| DIN 18040 के अनुसार बाधा-मुक्त, mm में लीफ चौड़ाई (अधिकतम) तक | 1400 mm |
| लीफ की चौड़ाई (अधिकतम) | 1400 mm |
| स्थापना का प्रकार | दरवाजा लीफ स्थापना हिंज साइड |
| ओपनिंग कोण (अधिकतम) | 180 ° |
| इनपुट वोल्टेज | 24 V DC |
| वोल्टेज आपूर्ति आवृत्ति | 50 Hz |
| पल्ले की चौड़ाई, न्यूनतम | 1300 mm |
| निष्क्रिय लीफ की न्यूनतम चौड़ाई | 400 mm |
| उपयुक्तता, अग्नि सुरक्षा द्वार | हाँ |
| क्लोजिंग बल समायोज्य | हाँ, परिवर्तनशील समायोजन के साथ |
| क्लोजिंग गति समायोज्य | हाँ |
| लैचिंग की कार्रवाई समायोज्य | हाँ, वाल्व के ज़रिए |
| पीछे की जांच एकीकृत | हाँ, द्रवचालित समायोन के साथ |
| क्लोजिंग बल समायोजन स्थिति | सामने से |
| ऑप्टिकल क्लोजिंग बल प्रदर्शन | हाँ |
| होल्ड-ओपन यूनिट | इलेक्ट्रिक |
| होल्ड-ओपन फंक्शन, सक्रिय लीफ / निष्क्रिय लीफ पर | हाँ / हाँ |
| होल्ड-ओपन क्षेत्र | 80 ° - 130 ° |
| क्लोजिंग अनुक्रम नियंत्रण, एकीकृत | हाँ |
डाउनलोड
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
