GC Lock Control SHEV * एक एसएचईवी वायु आपूर्ति दरवाजे पर 12 V या 24 V मोटर ताले के लिए मोटर लॉक अतिरिक्त नियंत्रण इकाई
- 4.5 A (24 V) और 1.25 A (12 V) तक के मोटर तालों के साथ संगत
- सभी GEZE घटकों को सपोर्ट करता है: एसएचईवी नियंत्रण यूनिट, वायु आपूर्ति ड्राइव, स्विंग दरवाजा ड्राइव और दरवाजा नियंत्रण इकाई
- विभिन्न एसएचईवी वायु प्रवाह समाधानों के लिए घटकों की सरल और सुरक्षित वायरिंग
- स्पष्ट रूप से चिह्नित प्रवेश और निकास इंस्टालेशन को आसान बना देते हैं
- एसएचईवी नियंत्रण केंद्र और विद्युत आपूर्ति यूनिट के माध्यम से सुरक्षित विद्युत आपूर्ति
- स्टेटस डिस्प्ले की वजह से रखरखाव और इंस्टालेशन आसान हो जाता है
- एसएचईवी नियंत्रण केंद्र की पोलरिटी पहले जैसी करने अथवा रीसेट करने के लिए रेक्टिफ़ायर फ़ंक्शन
- एसएचईवी इनपुट पर ओवरवोल्टेज प्रोटेक्शन
- सामान्य मोड में भी सुरक्षित ओपनिंग और क्लोज़िंग
- एसएचईवी नियंत्रण केंद्र के माध्यम से भवन नियंत्रण्त तकनीक अथवा भवन प्रबंधन प्रणाली के साथ एकीकृत किया जा सकता है
- मोटर लॉक वाले प्रत्येक वायु आपूर्ति दरवाजे (सिंगल अथवा डबल लीफ) के साथ एक नियंत्रण इकाई की आवश्यकता होती है
एसएचईवी वायू आपूर्ति दरवाजों के अतिरिक्त नियंत्रण की सहायता से सिंगल या डबल लीफ वाले एसएचईवी वायु आपूर्ति दरवाजों में प्रयुक्त घटकों की आसान और सुरक्षित वायरिंग की जा सकती है। इस प्रकार, धुआं और ताप निकास की आवश्यकता होने पर घटकों को एसएचईवी नियंत्रण केंद्र के द्वारा विद्युत आपूर्ति की जा सकती है और उनका समुचित नियंत्रण किया जा सकता है। एक 12 V मोटर लॉक का संचालन एक अतिरिक्त DC/DC कन्वर्टर के माध्यम से किया जाता है।
अनुप्रयोग के क्षेत्र
- सिंगल और डबल-लीफ आरडब्ल्यूए हवा आपूर्ति दरवाज़े
- एक मोटर ताले के साथ संयोजन में धुआं और ताप निकास प्रणाली वायु आपूर्ति समाधान
- GEZE सर्फ़ेस-माउंटेड आवरण या डोर डिस्ट्रिब्यूटर बॉक्स में माउंट किया जा सकता है
- टॉप हैट रेल असेंबली

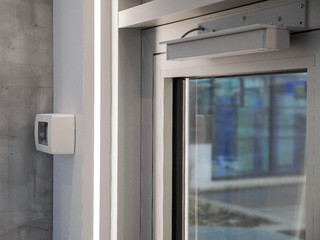

संदर्भों और वीडियों में स्थापना स्थितियाँ

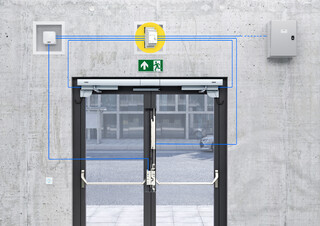

Wiring diagram GC lock SHEV
!Zentrale Steuerung für RWA-Zulufttüren, vereinfacht Verkabelung und sichert den Motorschlossbetrieb im Alarmfall.! © GEZE GmbH

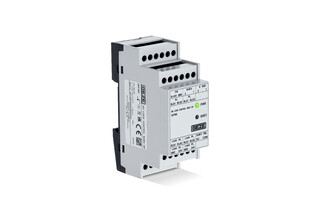

GC Lock Control SHEV
एक एसएचईवी वायु आपूर्ति दरवाजे पर 12-V या 24-V मोटर ताले के लिए मोटर लॉक अतिरिक्त नियंत्रण इकाई। © GEZE GmbH

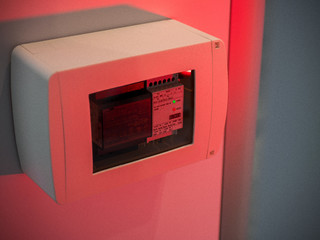

GC Lock Control SHEV
!Durch die Versorgung aller Komponenten mit Spannung sind eine sichere Entriegelung und eine verlässliche Energieversorgung der Motorschlösser stets gegeben.! © GEZE GmbH

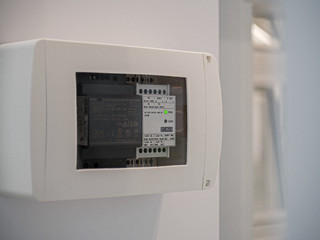

GC Lock Control SHEV
!Dank der integrierten Zustandsanzeige der Spannungsversorgung und des Anliegens eines RWA-Signals kann die Zusatzsteuerung einfach gewartet werden.! © GEZE GmbH
उत्पाद विनिर्देश
| GC Lock Control SHEV | |
| मापें | 35 x 60 x 90 mm |
| स्थापना का प्रकार | टॉप हैट रेल असेंबली |
| वर्तमान खपत | 150 mA |
| ड्राइव करंट (अधिकतम) | 4.5 A (24 V) |
| मोटर ताला करंट (अधिकतम) | 4.5 A (24 V), 1.25 A (12 V) |
| तार का आयाम (अधिकतम) | 2.5 mm² |
| सर्विस तापमान | -5 - 70 °C |
| आईपी रेटिंग | IP20 |
| सुरक्षा वर्ग | II |
