धुआं और ताप निकास प्रणाली नियंत्रण

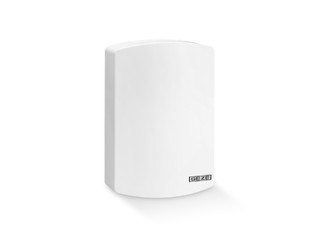

THZ N4 धुएं के प्रसार और छोटी धुआं और ताप निकास प्रणालियों के लिए कॉम्पैक्ट आवरण में स्टेयरकेस कंट्रोल यूनिट
- प्लास्टिक आवरण के साथ कॉम्पैक्ट और आकर्षक डिजाइन
- पैरामीटर सेटिंग की संभावनाओं की विस्तृत श्रृंखला द्वारा अधिकतम लचीलापन
- VdS अनुमोदन और TÜV परीक्षण द्वारा प्रमाणित सुरक्षा और विश्वसनीयता
- पोटेंशियल-मुक्त संपर्कों के माध्यम से एक से अधिक स्टेयरकेस कंट्रोल यूनिट का आपस में कनेक्शन संभव
- सर्विस टर्मिनल ST 220 के साथ त्वरित और सरल प्रथम शुरुआत
- सरल और शीघ्र स्थापना
अनुप्रयोग के क्षेत्र
- स्टेयरकेस में धुएं का प्रसार
- अग्नि अनुभाग युक्त छोटे धुआं और ताप निकास समाधानों के लिए
- स्मोक डिटेक्टर, FT 4 बटन, फायर अलार्म सिस्टम संपर्क, वेंट स्विच और मौसम सेंसर का कनेक्शन संभव
- 4.5 A कुल बिजली की खपत के साथ धुआं और ताप निकास ड्राइव्स के लिए
- आग लगने की स्थिति में धुआं और ताप निकासी के लिए विद्युत मोटरयुक्त 24 V ड्राइवों का नियंत्रण
- नियंत्रित प्राकृतिक वेंटिलेशन का नियंत्रण
- नई स्थापना और रेट्रोफिट करने के लिए उपयुक्त

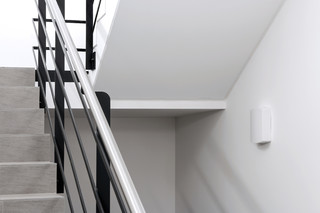

संदर्भों और वीडियों में स्थापना स्थितियाँ
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
उत्पाद विनिर्देश
| THZ N4 | |
| मापें | 193 x 285 x 89 mm |
| चौड़ाई | 193 mm |
| ऊँचाई | 285 mm |
| गहराई | 89 mm |
| सामग्री | प्लास्टिक |
| रंग | सफेद 9016 |
| आईपी रेटिंग | IP30 |
| सर्विस तापमान | -5 - 40 °C |
| वर्किंग करंट | 230 V AC |
| इलेक्ट्रिक पॉवर खपत (अधिकतम) | 120 W |
| संयोजन अनुप्रस्थ काट / नेटवर्क | 1.5 mm² |
| आउटपुट वोल्टेज | 24 V DC +/-15% |
| अवशिष्ट तरंग | 2 % |
| आउटपुट विद्युत प्रवाह (अधिकतम) | 4.5 A |
| ड्यूटी रेटिंग, अधिकतम निर्गत विद्युत प्रवाह के रहते | 30 % |
| मोटर केबल की संयोजक अनुप्रस्थ काट | 4 mm² |
| रिचार्जेबल बैटरी की क्षमता | 2.3 Ah |
| अलार्म समूह | 1 |
| वेंट समूह | 1 x |
| अनेक केन्द्रों की नेटवर्किन्ग | अलार्म और रीसेट सिग्नलों का प्रेषण, 10 तक नियंत्रण केन्द्रों के संयोजन के लिए |
| उपलब्ध सिग्नल आउटपुट | 3 पैरामीटर सेटिंग योग्य स्थिति संपर्क |
| केंद्रीय पैरामीटर सेटिंग | सर्विस बटन और 5 LED या ST 220 |
| मानक अनुरूपता | EN 12101-10, ISO 21927-9 |
| सह्यता | VdS |
