RWA 105 NT * खोलने और पाशन की प्रणाली, रेल-पश्चात निर्माण के लिए
- स्पिंडल ड्राइव E 250 NT और कंसोल सेट के साथ लॉक युक्त प्रणाली समाधान
- मुख्य क्लोजिंग किनारे में दोहरा यांत्रिक लॉकिंग मैकेनिज्म, स्पिन्डल ड्राइव के ज़रिए
- फ्रेम पर बहुत कम रिक्त स्थान की आवश्यकता
- 60 सेकंड से कम समय में निम्न स्पिंडल स्ट्रोक के साथ ओपनिंग की अधिक चौड़ाई
- चौड़े विंडो लीफ के लिए एकाधिक संस्करण, दो खिड़की ड्राइवों के साथ, संभव है
- IQ windowdrive - इन्टेलिजन्ट ड्राइव नियंत्रण
- प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (NRWG) के लिए EN 12101-2 के अनुकूल परीक्षित
अनुप्रयोग के क्षेत्र
- प्राकृतिक वेंटिलेशन, धुआं और ताप निकास प्रणाली (आरडब्ल्यूए), प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (एसएचईवी)
- नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ़ों के साथ भीतर की ओर खुलने वाली खिड़कियों को पोस्ट-और-बीम सम्मुखों में खोलना और लॉक करना
- लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग
संदर्भों और वीडियों में स्थापना स्थितियाँ
LTU एरीना में RWA 105 NT
LTU एरीना, डसेलडोर्फ़ में धुआं और ताप निकास प्रणाली और खिड़की तकनीक 105 NT की स्थापना स्थिति। © MM Fotowerbung / GEZE GmbH
LTU एरीना में RWA 105 NT
बंद करने के मुख्य कोने में दोहरी यांत्रिक स्वत: लॉकिंग, स्पिंडल ड्राइव के ज़रिए © MM Fotowerbung / GEZE GmbH
LTU एरीना में RWA 105 NT
कम धुरा स्ट्रोक पर 60 सेकेंड के भीतर अधिक ओपनिंग चौड़ाई © MM Fotowerbung / GEZE GmbH

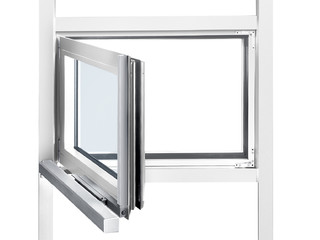

RWA 105 NT
पोस्ट और बीम वाले फ़साड में अंदर की तरफ खुलने वाली और, नीचे की तरफ कब्जे वाली, ऊपर की तरफ कब्जे वाली और साइड में कब्जे वाली खिड़कियों को खोलना और लॉक करना। IQ windowdrive - इंटेलिजेंट ड्राइव नियंत्रण। © Robert Les / GEZE GmbH
उत्पाद विनिर्देश
| RWA 105 NT | |
| रिक्त स्थान की आवश्यकता (न्यूनतम) | खिड़की का फ़्रेम: 18 mm, लीफ: 38 mm, रेल-पश्चात की ऊँचाई अधिकतम 125 mm |
| स्वीकृत मापें, Solo के मुख्य क्लोजिंग किनारे के लिए, लकड़ी और एल्यूमीनियम फ्रेम के लिए | स्ट्रोक पर निर्भर |
| स्वीकृत मापें, Solo के मुख्य क्लोजिंग किनारे के लिए, प्लास्टिक फ्रेम के लिए | स्ट्रोक पर निर्भर |
| स्वीकृत मापें, Syncro के मुख्य क्लोजिंग किनारे के लिए, लकड़ी और एल्यूमीनियम फ्रेम के लिए | स्ट्रोक पर निर्भर |
| स्वीकृत मापें, Syncro के मुख्य क्लोजिंग किनारे के लिए, प्लास्टिक फ्रेम के लिए | स्ट्रोक पर निर्भर |
| Solo और Syncro के लिए लीफ की चौड़ाईयां | स्ट्रोक पर निर्भर |
| संपीड़न बल (अधिकतम) | 750 N |
| संपीड़न बल | 750 N |
| संकर्षण | 750 N |
| पैनल का वजन (अधिकतम) | 30 kg/m² |
| संचालन में वोल्टेज | 24 V (+30 % से -20 % तक) |
| वर्किंग करंट | 24 V DC |
| वर्तमान खपत | 1 A |
| अनुप्रयोग क्षेत्र के अनुसार बिजली की खपत | वेंटिलेशन (24 V): 0.9 A, आरडब्ल्यूए (18 V): 1.0 A |
| इलेक्ट्रिक पॉवर खपत | 22 W |
| बंद मोड में पावर खपत | 0 W |
| स्टैंडबाय मोड में पावर खपत | 0.3 W |
| नेटवर्क में कनेक्टेड स्टैंडबाय मोड में पावर खपत | 0.4 W |
| बंद/स्टैंडबाय मोड में स्विचिंग में लगने वाला समय (मिनट) | 0 min |
| अवशिष्ट तरंग | 20 % |
| ड्यूटी रेटिंग | 30 % |
| कनेक्टर केबल की लंबाई | 2 m |
| न्यूनतम कोर क्रॉस-सेक्शन | 0.75 mm² |
| तारों की संख्या | 4 cores_HIN |
| सर्विस तापमान | -5 - 75 °C |
| आईपी रेटिंग | IP65 |
| सुरक्षा वर्ग | III |
| लॉकिन्ग मैकेनिज्म और अतिरिक्त कोण | हाँ |
| प्रलंबन अंत स्थिति स्विच ऑफ | मार्गदर्शक |
| आकुंचन अंत स्थिति स्विच ऑफ | मार्गदर्शक |
| अधिभार शट डाउन | हाँ |
| NRWG परीक्षित | हाँ |
| KNX सक्षम | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
