ओपनिंग/लॉकिंग प्रणालियां

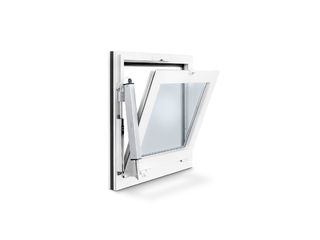

RWA 100 NT * अंदर को खुलने वाली, नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़े लीफ के लिए खोलने और पाशन की प्रणाली

RWA 100 NT / OL 350 EN
  • स्पिंडल ड्राइव E 250 NT और कंसोल सेट के साथ लॉक युक्त प्रणाली समाधान
  • मुख्य क्लोजिंग किनारे में यांत्रिक लॉकिंग मैकेनिज्म, स्पिंडल ड्राइव के ज़रिए
  • 60 सेकंड से कम समय में निम्न स्पिंडल स्ट्रोक के साथ ओपनिंग की अधिक चौड़ाई
  • चौड़े विंडो लीफ के लिए सिंक्रो मोड, दो ड्राइवों के साथ, संभव है
  • IQ windowdrive - इन्टेलिजन्ट ड्राइव नियंत्रण
  • प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (NRWG) के लिए EN 12101-2 के अनुकूल परीक्षित
हमसे संपर्क करें

अनुप्रयोग के क्षेत्र

  • नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ़ों के साथ भीतर की ओर खुलने वाली खिड़कियों को खोलना और लॉक करना
  • प्राकृतिक वेंटिलेशन, धुआं और ताप निकास प्रणाली (आरडब्ल्यूए), प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (एसएचईवी)
  • वायु निकास और वायु आपूर्ति प्रणाली में उपयोग
  • लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग

उत्पाद विनिर्देश

RWA 100 NT
रिक्त स्थान की आवश्यकता (न्यूनतम) लॉक छोर: 32 mm, मोटर छोर: 48 mm
स्वीकृत मापें, Solo के मुख्य क्लोजिंग किनारे के लिए, लकड़ी और एल्यूमीनियम फ्रेम के लिए 360 - 1200 mm
स्वीकृत मापें, Solo के मुख्य क्लोजिंग किनारे के लिए, प्लास्टिक फ्रेम के लिए 360 - 800 mm
स्वीकृत मापें, Syncro के मुख्य क्लोजिंग किनारे के लिए, लकड़ी और एल्यूमीनियम फ्रेम के लिए 800 - 2400 mm
स्वीकृत मापें, Syncro के मुख्य क्लोजिंग किनारे के लिए, प्लास्टिक फ्रेम के लिए 800 - 1.600 mm
Solo और Syncro के लिए लीफ की चौड़ाईयां 520 - 1700 mm
संपीड़न बल (अधिकतम) 750 N
संपीड़न बल 750 N
संकर्षण 750 N
पैनल का वजन (अधिकतम) 30 kg/m²
संचालन में वोल्टेज 24 V (+30 % से -20 % तक)
वर्किंग करंट 24 V DC
वर्तमान खपत 1 A
अनुप्रयोग क्षेत्र के अनुसार बिजली की खपत वेंटिलेशन (24 V): 0.9 A, आरडब्ल्यूए (18 V): 1.0 A
इलेक्ट्रिक पॉवर खपत 22 W
अवशिष्ट तरंग 20 %
ड्यूटी रेटिंग 30 %
कनेक्टर केबल की लंबाई 2 m
न्यूनतम कोर क्रॉस-सेक्शन 0.75 mm²
तारों की संख्या 4 cores_HIN
सर्विस तापमान -5 - 75 °C
आईपी रेटिंग IP65
सुरक्षा वर्ग III
लॉकिन्ग मैकेनिज्म और अतिरिक्त कोण हाँ
प्रलंबन अंत स्थिति स्विच ऑफ मार्गदर्शक
आकुंचन अंत स्थिति स्विच ऑफ मार्गदर्शक
अधिभार शट डाउन हाँ
NRWG परीक्षित हाँ
KNX सक्षम हाँ
नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन हाँ
स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन हाँ
ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन हाँ
