ओपनर ड्राइवें
ECchain * वेंटिलेशन मोड में आसान स्वचालन के लिए यूनिवर्सल कंसोल के साथ चैन ड्राइव
- सस्ती और उच्च निष्पादन चेन ड्राइव, वेंटिलेशन अनुप्रयोगों के लिए, 230 V के साथ
- परिवर्ती स्ट्रोक अलग-अलग वेंटिलेशन आवश्यकताओं के लिए 200 mm या 400 mm पर समायोजित किया जा सकता है
- युनिवर्सल ब्रैकेट और कंसोल, व्यावसायिक रूप से प्रचलित प्रोफाइल प्रणालियों के लिए
- त्वरित और आसान असेंबली
- छोटे रोशनदानों में परिवर्तनशील रूप से उपयोग किया जा सकता है
अनुप्रयोग के क्षेत्र
- निजी आवासीय निर्माण के लिए भी प्राकृतिक वेंटिलेशन (230 V)
- नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ़ों के साथ अंदर और बाहर की ओर खुलने वाली खिड़कियां
- लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग
- फ्रेम इंस्टालेशन
संदर्भों और वीडियों में स्थापना स्थितियाँ
चैन ड्राइव ECchain
वेंटिलेशन मोड में सरल स्वचालन के लिए यूनिवर्सल कंसोल के साथ चैन ड्राइव, एक आवासीय भवन में स्थापित © GEZE GmbH
संरक्षा के संबंध में ध्यान देने वाली बात
ऊपर से नीचे गिरने वाले केसमेंट से आस-पास के लोगों को गंभीर शारीरिक क्षति पहुँच सकती है और जान को खतरा हो सकता है. इसलिए नीचे से जुड़ी खिड़कियों में GEZE ड्राइवें लगाते समय GEZE सेफ्टी सीजर स्टे का उपयोग सख़्त ज़रूरी है.
उत्पाद विनिर्देश
| ECchain | |
| लम्बाई | कंसोल के साथ 409 mm, बगैर कंसोल 390 mm |
| मापें | लम्बाई x 44 x 63 mm |
| फ्रेम पर रिक्त स्थान की आवश्यकता (न्यूनतम) | फ्रेम इंस्टालेशन EW: 55 mm, फ्रेम इंस्टालेशन AW: 35 mm |
| लीफ पर रिक्त स्थान की आवश्यकता (न्यूनतम) | फ्रेम इंस्टालेशन EW: 37 mm, फ्रेम इंस्टालेशन AW: 20 mm |
| ओपनिंग गति, वेंटिलेशन | 9 mm/s |
| क्लोजिंग गति (अधिकतम) | 9 mm/s |
| संपीड़न बल (अधिकतम) | 250 N |
| लॉकिन्ग शक्ति (अधिकतम) | 1800 N |
| संकर्षण | 250 N |
| लीफ का वजन | 200 kg* |
| ओवरलैप क्षेत्र | 10 - 23 mm |
| संचालन में वोल्टेज | 230 V ± 10 % |
| वर्किंग करंट | 230 V |
| वर्तमान खपत | 0.13 A |
| इलेक्ट्रिक पॉवर खपत | 30 W |
| बंद मोड में पावर खपत | 0 W |
| स्टैंडबाय मोड में पावर खपत | 1.6 W |
| नेटवर्क में कनेक्टेड स्टैंडबाय मोड में पावर खपत | 0 W |
| बंद/स्टैंडबाय मोड में स्विचिंग में लगने वाला समय (मिनट) | 0 min |
| ड्यूटी रेटिंग | 30 % |
| न्यूनतम कोर क्रॉस-सेक्शन | 0.75 mm² |
| तारों की संख्या | 4 cores_HIN |
| सर्विस तापमान | -5 - 60 °C |
| आईपी रेटिंग | IP30 |
| सुरक्षा वर्ग | II |
| प्रलंबन अंत स्थिति स्विच ऑफ | सीमा परिवर्तन |
| आकुंचन अंत स्थिति स्विच ऑफ | इलैक्ट्रोनिक तरीके से, विद्युत उपभोग के ज़रिए |
| अधिभार शट डाउन | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
डाउनलोड

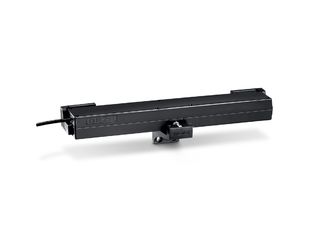

उत्पाद स्वीकृति
ECchain
लेबलिंग की आवश्यकता:
© GEZE GmbH
ECchain
लेबलिंग की आवश्यकता:
© GEZE GmbH
स्थापना स्थिति
चैन ड्राइव ECchain
लेबलिंग की आवश्यकता:
© GEZE GmbH
उत्पाद डेटा शीट
स्थापना निर्देश
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
