ओपनर ड्राइवें

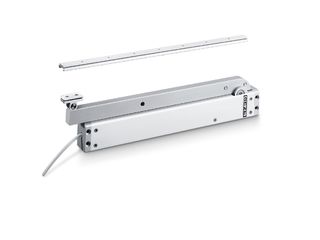

आरडब्ल्यूए K 600 G रिट्रैक्टेबल आर्म ड्राइव, खिड़कियों और दरवाज़ों में स्थापना के लिए, गाइड रेल के ज़रिए स्थिर बंधन के साथ
- खिड़की खोलने का कोण 90°, 60 से भी कम सेकेंडों में
- जोरदार ड्राइव, तेज़ टार्क के साथ
- कनेक्टिंग केबल को प्लग्स की मदद से आसानी से आपस में बदला जा सकता है
- प्रतिक्रियाओं के लिए एकीकृत स्थिति संपर्क
- एकीकृत सिंक्रोमॉड्यूल, जो बाहरी नियंत्रण यूनिट के बिना अधिकतम दो ड्राइव को संचालित कर सकता है
- प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (NRWG) के लिए EN 12101-2 के अनुकूल परीक्षित
अनुप्रयोग के क्षेत्र
- आरडब्ल्यूए और प्राकृतिक वेंटिलेशन (24 V)
- नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ़ों के साथ अंदर और बाहर की ओर खुलने वाली खिड़कियां
- लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग
- लीफ और फ्रेम इंस्टालेशन
- दरवाज़े में स्थापित किया जा सकता है

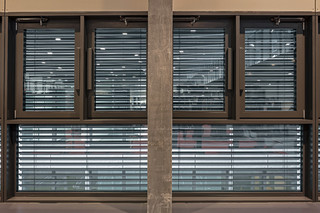

संदर्भों और वीडियों में स्थापना स्थितियाँ
रिट्रैक्टेबल आर्म ड्राइव GEZE K 600 F + लॉकिंग ड्राइव
© Lorenz Frey / GEZE GmbH
उत्पाद विनिर्देश
| आरडब्ल्यूए K 600 G | |
| मापें | 421 x 40 x 86 mm |
| आवरण सामग्री | एल्युमीनियम |
| संपीड़न बल | 600 N |
| संकर्षण | 600 N |
| संचालन में वोल्टेज | 24 V ± 25 % |
| वर्किंग करंट | 24 V DC |
| वर्तमान खपत | 1.4 A |
| अवशिष्ट तरंग | 20 % |
| ड्यूटी रेटिंग | 30 % |
| कनेक्टर केबल की लंबाई | 5 m |
| कनेक्टर केबल की विशेष लम्बाई | 10 m |
| न्यूनतम कोर क्रॉस-सेक्शन | 0.5 mm² |
| तारों की संख्या | 5 cores_HIN |
| सर्विस तापमान | -5 - 75 °C |
| आईपी रेटिंग | IP32 |
| सुरक्षा वर्ग | III |
| समकालीन फ़ंक्शन | हाँ |
| ओपनिंग गति समायोज्य (वेंटिलेशन) | हाँ |
| अतिरिक्त लॉकिन्ग मैकेनिज्म उपलब्ध | हाँ |
| अतिरिक्त लॉकिन्ग मैकेनिज्म का प्रकार | लॉकिन्ग ड्राइव |
| स्ट्रोक अवनति का प्रकार | सिंक्रोनाइजिंग यूनिट |
| प्रलंबन अंत स्थिति स्विच ऑफ | मार्गदर्शक |
| आकुंचन अंत स्थिति स्विच ऑफ | मार्गदर्शक |
| अधिभार शट डाउन | हाँ |
| NRWG परीक्षित | हाँ |
| सिंक्रोनिसशन ड्राइव की संख्या | 2 |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| नीचे से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| नीचे से जुड़ी, बाहर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| स्विन्ग लीफ, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, बाहर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| ऊपर से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, बाहर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
